来源:http://www.mimimall.cn



冷轧带钢退火工艺制度主要根据钢的化学成分、产品的技术标准、带钢的尺寸和卷重等因素确定。工艺制度必须保证生产中卷层间不粘结，表面不出现氧化。

罩式退火炉的退火工艺：

1.加热速度的确定钢的加热速度主要决定于钢的导热系数的大小。钢中碳含量和合金含量对热传导影响较大。如它们的含量高，则导热系数小，加热速度就要适当慢一些，避免内外温度差过大而造成组织和性能的不均。从室温到400℃，加热速度一般是不加限制的。根据在结晶过程的原理，带钢从室温到400℃，带钢内部组织无显著变化，轧制过程中被拉长的晶粒刚刚获得恢复，尚未形成再结晶，因此在此区间钢的加热速度越快越好。带钢由400℃加热到保温温度，加热速度对带钢的性能和表面质量都有相当大的影响。一般规定升温速度以30～50℃/h为宜，带钢从400℃加热到保温温度723℃以下期间，正是再结晶形成阶段，因而在这个温度区间加热速度必须予以控制。

2.保温温度和保温时间的确定钢的再结晶温度不是固定的某一温度，它同带钢内部组织状态有关，实际生产中的再结晶温度是在570～720℃范围内根据产品选择的。保温温度及保温时间主要依据产品标准、技术条件及钢种和带钢的厚度来确定。保温时间、保温温度还与卷重、带钢厚度有关，卷重大、钢板厚，则保温温度高，保温时间也要长。对易产生层间粘结缺陷的钢质和薄规格的带钢，保温温度可适当低些，保温时间可短些。

3.光亮退火要使带钢无脱碳、无氧化必须进行光亮退火。退火钢卷防止氧化的关键性问题是必须使保护罩内的压力满足工艺要求。另外，还要认真搞好冷吹和热吹。冷吹和热吹的目的是利用保护气体驱走内罩中的空气和钢卷带进的油气水分。热吹的作用是除了将内罩中的残余气体进一步赶尽之外，更重要的是将板卷带来的乳化液产生的油烟、水蒸气等有害物质全部驱走吹净，避免玷污钢板表面而降低钢板表面质量。

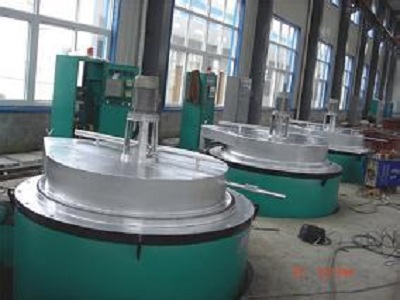

井式退火炉主要适用于盘圆线材，铜件、不锈钢、钢带及金属机件等退火热处理用。使工件退火后少氧化无脱碳保持整洁。

组成结构：

1、该设备由电炉炉体、炉衬、炉盖、加热元件、控温立柜等组成。

2、炉体骨架由型钢及钢板组合焊接而成，底部[10#焊框，底板6㎜钢板，外壳3㎜钢板，面板14㎜钢板。砂槽8㎜钢板。

3、炉衬采用耐高温硅酸铝纤维棉，通过平铺与叠铺的方法制作成与炉型相配的模块，通过不锈钢圆钢收紧固定于炉壳上。炉底采用珍珠岩保温砖、标准耐火粘土砖组成保温层，承重部分采用重质高铝砖。

4、炉盖由型钢焊接圆形，中间全部采用耐火硅酸铝纤维甩丝毯挤压拼装组合，有效保证隔热性和密封性。

5、炉盖的升降采用手擎式。

6、加热元件采用0Cr25AL5合金电阻带（首钢产），加工成波状吊挂在炉衬棉上，并有高铝瓷钉使其定位。

7、炉膛内放置有不锈钢板密焊而成的炉胆。

控制系统：

炉膛内电热元件布局合理，确保炉温均匀性达到±10℃，整台电炉分1个划线温区单独控温，但同时确保每个加热区的升温按照同一工艺曲线进行。 本炉采用控温热电偶和智能数显温控仪表进行控温，温控仪可根据设置的温度控制，并可显示理论值和实测值，温控系统还应具有超温声光报警功能。
